Praca kontrolna z systemów operacyjnych II sem.
1. Karta sieciowa
Karta sieciowa (network card, NIC - network interface controller) - to urządzenie zapewniające komunikację z siecią komputerową. W komputerach stacjonarnych występuje ona jako karta rozszerzeń lub jest wbudowana na płycie głównej. Dostępne są również karty do połączeń bezprzewodowych podłączane jako karta rozszerzeń, port USB, PCMCIA.
Rodzaje karty sieciowej

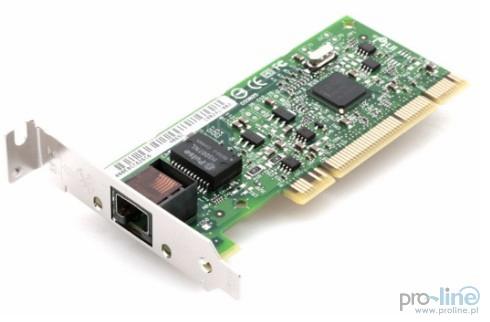

1. Karta sieciowa jako karta rozszerzeń

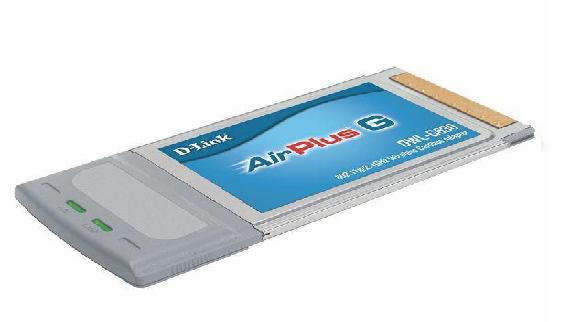

2. Karta sieciowa jako karta PCMCIA
3. Karta sieciowa jako USB

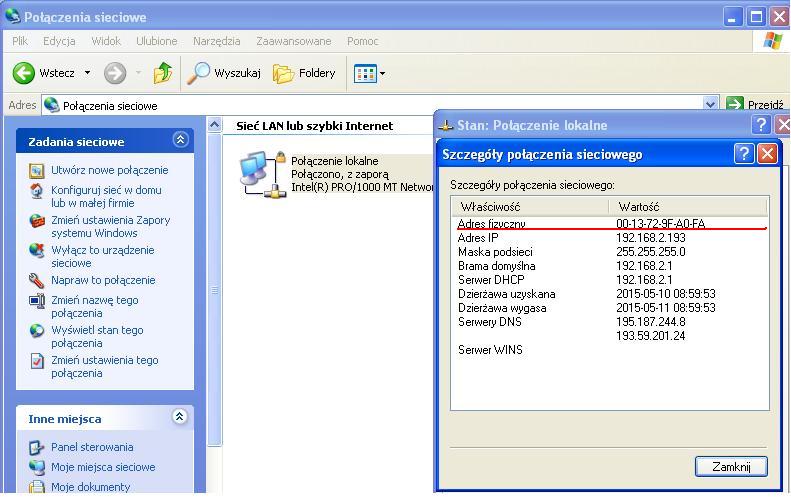

Każda karta sieciowa zawiera ma zapisany przez producenta unikalny adres fizyczny MAC (Media Access Control) wykorzystywany podczas transmisji w fizycznej wartswie modelu OSI.
2. Koncentratory

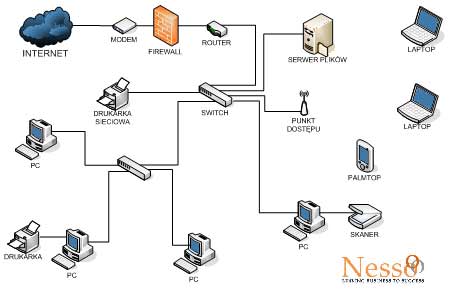

Koncentrator (hub) to urządzenie łączące wiele urządzeń pracujących w sieci komputerowej w topologii gwiazdy. Okablowanie biegnące od poszczególnych urządzeń schodzi się w centralnym miejscu sieci, które stanowi koncentrator. Pracuje on w pierwszej warstwie modelu OSI (fizycznej). Zadanie - wzmocnienie sygnału przychodzącego i przekazanie go na pozostałe porty. Istnieje możliwość wystąpienia kolizji spowodowanych równoczesnym nadawaniem przez wiele urządzeń.
3. Przełączniki

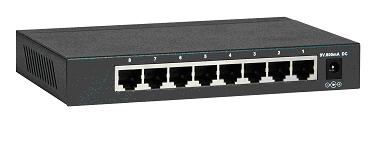

Przełącznik (switch) podobnie jak koncentrator, stanowi centralny punkt sieci zbudowanej w topologii gwiazdy. Sygnał wychodzący nie jest jednak przesyłany na wszystkie wyjścia, lecz tylko do portu, do którego podłączone jest urządzenie docelowe będące adresatem danych.
Przełącznik pracuje w drugiej warstwie modelu OSI. Przełączanie ramek jest realizowane na podstawie adresów MAC urządzeń podłączonych do sieci zapisywanych w tablicy adresów MAC. Tablica adresów MAC jest tworzona dynamiczne podczas prazy urządzenia; jeśli dane są transmitowane do urządzenia o nieznanym adresie, wówczas są przesyłane na wszystkie wyścia w urządzeniu - urządzenie działa jak koncentrator.
Koncentratory i przełąćzniki są podobne, ale różnią się sposobem przekazywania sygnałów. Przełączanie ramek do odpowiednich portów w urządzeniu powoduje ograniczenie domen kolizyjnych - obszarów sieci, w których mogą występować zakłócenia spowodowane równoczesną transmisją przez wiele urządzeń; gdy w przypadku koncentratora domeny kolizyjne zdarzają się o wiele częściej.
4. Routery
Router (router) to urządzenie pracujące w warstwie trzeciej modelu OSI (warstwie sieci), bazujące na adresach lP . Routery łączą różne rodzaje sieci, pozwalają na przekazywanie pakietów pomiędzy oddzielnymi sieciami logicznymi (sieciami IP), a także pomiędzy sieciami zbudowanymi z wykorzystaniem różnych mediów i technologii transmisyjnych. Routery kierują pakiety do sieci docelowej, wybierając najlepszą dla nich drogę. Operacja ta nazywana jest rutowaniem lub trasowaniem.
Rodzaje routerów

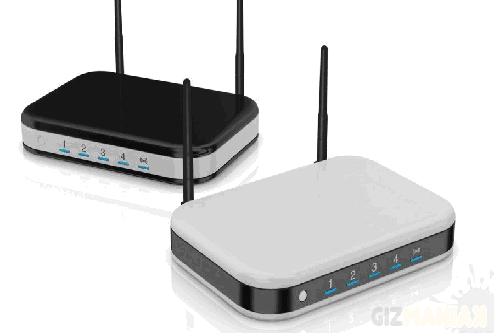

- Routery dostępowe – SOHO Small Office, Home Office – małe urządzenia wykorzystywane w domach i niewielkich firmach (do „rozdzielenia internetu” na kilka komputerów). Najczęściej posiadaj ą jedno lub dwa łącza WAN (zazwyczaj Ethernet) lub modem ADSL (Asymmetric Digital Subscriber Line), często równie punkt dostępowy sieci bezprzewodowej (hot spot), gniazdo dla VoIP itp.
- Routery sieci korporacyjnych - mają wiele funkcji dodatkowych
– wewnątrz sieci, łączące różne segmenty (wyznaczanie tras do transmisji pakietów pomiędzy dwoma końcowymi urządzeniami oraz routerami;
– brzegowe - muszą przede wszystkim zapewnić bezpieczeństwo – instaluje się zapory sieciowe (umozliwiają dostęp użytkownikom zdalnym), ale powinny obsługiwać kilka technik transmisyjnych, posiadać dużą przepustowość. - Routery sieci szkieletowych – duża przepustowość, wiele inerfejsów – obsługa wielu technik transmisyjnych i różnych standardów, duża niezawodność, najczęściej budowa modułowa.
