Temat 2/14.12.14/SO Lider/Kabel koncentryczny
1. Media przewodowe - nośnik używany dla transmisji informacji w postaci sygnałów za pomocą przewodów.
Rodzaje
po rozmiaru:
1) gruby
2) cienki
po rodzaju kablów:
1) kabel symetryczny (skrętka)
2) kabel współosiowy (kabel koncentryczny)
3) kabel światłowodowy (światłowód jednomodowy lub wielumodowy)
4) kable energetyczne
2. Kabel koncentryczny

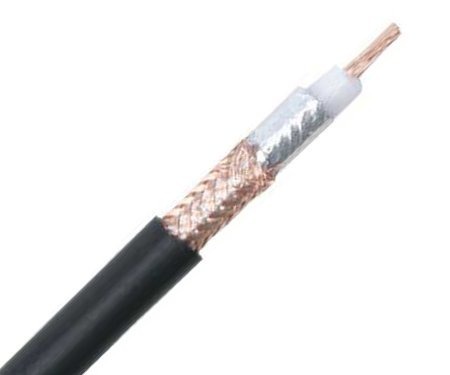

Kabel koncentryczny składa się z miedzianego przewodnika (rdzenia) otoczonego warstwą elastycznej izolacji, która z kolei otoczona jest splecioną miedzianą taśmą lub folią metalową działającą jak drugi przewód oraz ekran dla znajdującego się wewnątrz przewodnika. Ta druga warstwa lub ekran zmniejsza także liczbę zewnętrznych zakłóceń elektromagnetycznych.

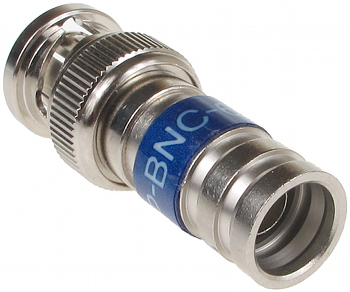

Podłączenie urządzeń do sieci komputerowej zbudowanej przy użyciu kabla koncentrycznego umożliwiają łącza typu BNC.
Ten rodzaj okablowania jest wykorzystywany w sieciach budowanych w topologii pierścienia lub magistrali.
W przypadku sieci komputerowych używane są dwa rodzaje kabli koncentrycznych:
- gruby kabel koncentryczny 10Base5 (maksymalna długość segmentu 500 m)
- cienki kabel koncentryczny 10Base2 (maksymalna długość segmentu 185 m)
Maxymalna prędkość = 10Mb/s.
Obecnie praktycznie nie stosuje się go w sieciach komputerowych.
3. Kabel skręcony (Base-T)

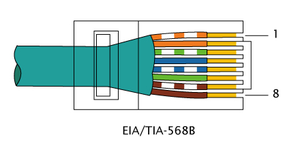

Kabel skręcony (skrętka) składa się z zestawu 4 par żył miedzianych skręconych ze sobą. Skręcenie przewodów pozwala na wyeliminowanie zakłóceń elektromagnetycznych. W skrętce każda żyła oznaczona jest osobnym kolorem: zielonym, pomarańczowym, niebieskim, brązowym oraz biało-zielonym, biało-pomarańczowym, biało-niebieskim, biało-brązowym.
Kabel skręcony jest stosowany w topologii gwiazdy.
Maksymalna długość połączenia = 100 m. Po przekroczeniu tej odległości należy użyć aktywnych urządzeń sieciowych w celu wzmocnienia sygnału.
4. Rodzaje kablu typu skrętka
Ze względu na zastosowane ekranowanie wyróżnia się następujące rodzaje:
- U/UTP (Unshielded /Unshielded Twisted Pair) — kabel skręcany nieekranowany. Stanowi najpopularniejszy środek transmisji danych, jest stosowany w pomieszczeniach.
- F/UTP (Foiled/Unshielded Twisted Pair) — kabel skręcany ekranowany folią z przewodem uziemiającym. Stosuje się go na korytarzach lub na zewnątrz budynków.
- S/FTP (Shielded/ Foiled Twisted Pair) — kabel skręcany z ekranem wykonanym w postaci foliowego oplotu każdej pojedynczej pary i dodatkowo zewnętrznej siatki.
- SF/UTP (Shielded/Foiled Twisted Pair) — kabel skręcany z podwójnym zewnętrznym ekranem w postaci foliowego oplotu i siatki.
5. Zastosowanie końcówki RJ45

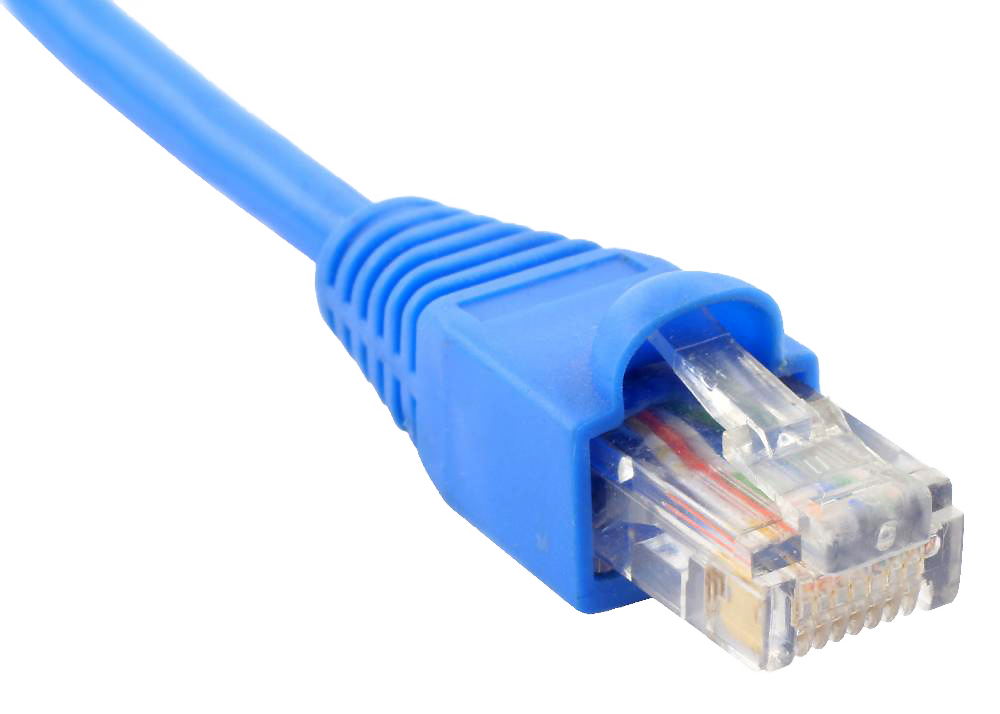

Kabel typu skrętka podłączany jest do gniazd i końcówek typu RJ45 (wtyczka jest podobna do 8P8C, ale jest wyposażona w dodatkową wypustkę, uniemożliwiającą włożenie jej do zwykłego gniazda) i jest stosowany najperw dla podłączenia do sieci po technologii Ethernet
